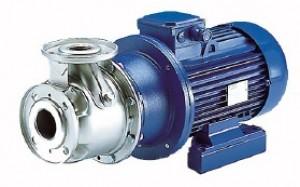

Pompy SH

Pompy SH to jednostopniowe pompy odśrodkowe spełniające warunki normy EN 733-DIN 24255. Urządzenia te wykonane są ze stali nierdzewnej AISI 316, dzięki czemu cechuje je wysoka odporność na korozję. Pompy zostały wyposażone w dwa rodzaje króćca – ssący w osi pompy i tłoczony ustawiony promieniowo. Seria SH ma konstrukcję typu „back pull out”, ponieważ umożliwia demontaż części hydraulicznej i silnika bez odłączania korpusu pompy od rurociągu. Wyposażona jest w trójfazowy silnik asynchroniczny wykonany zgodnie z  EN 60034-1. Standardowo są to silniki IE2, zgodne z przepisami (EC) nr 640/2009 i IEC 60034-30. Pompy z serii SH posiadają stopień ochrony IP55 i należą do klasy izolacji 155 (F).

Konstrukcja pompy umożliwia demontaż części hydraulicznej i silnika bez odłączania korpusu pompy od rurociągu.

Silnik Asynchroniczny, trójfazowy klatkowy, konstrukcja zamknięta, wentylacja zewnętrzna.

Wykonany zgodne z EN 60034-1. Standardowo dostarczane silniki IE2 są zgodne z przepisami (EC) nr 640/2009 i IEC 60034-30. Stopień ochrony IP55. Klasa izolacji 155 (F).



Połączenie silnik - pompa

  • SHE: Połączenie bezpośrednie za pomocą wspornika mocującego, z wirnikiem mocowanym bezpośrednio na przedłużeniu wału silnika.
  • SHS: Ze wspornikiem mocującym, łącznikiem i sztywnym sprzęgłem mocowanym na przedłużeniu wału standardowego silnika.
  • SHF: Ze wspornikiem mocującym, podporą, sprzęgłem elastycznym, oraz ramą fundamentową.
  • SHF..SC: Ze wspornikiem mocującym, podporą, sprzęgłem, oraz ramą fundamentową.
  • Wersja pompy z wolnym wałem.

Specyfikacja:

  • Wydajność: maks.240 m³/h
  • Wysokość podnoszenia: maks.110 m
  • Zasilanie: jednofazowe i trójfazowe 50 i 60 Hz
  • Moc: od 0,25 kW do 75 kW
  • Maksymalne ciśnienie robocze:12 bar
  • Temperatura pompowanego płynu:od-10°C do 120°C

Wersje pomp z serii SH

Pompy z serii SH mogą występować w wersji z wolnym wałem lub ze wspornikiem. Do tego drugiego rodzaju należą m.in. pompy SHE, wyróżniające się połączeniem bezpośrednim za pomocą wspornika mocującego. Urządzenia te wyposażone są także w wirnik instalowany bezpośrednio na przedłużeniu wału silnika. Innym przykładem są pompy SHS posiadające oprócz wspornika łącznik i sztywne sprzęgło mocowane na przedłużeniu wału silnika oaz pompy SHF z podporą, sprzęgłem elastycznym i ramą fundamentową. Podkategorią tych drugich są pompy SHF. SC.

Wszystkie rodzaje pomp SH przeznaczone są do przetłaczania wody i czystych cieczy. Znajdują zastosowanie m.in. w systemach wentylacyjnych, klimatyzacyjnych i grzewczych. Umożliwiają także podnoszenie ciśnienia w aplikacjach przemysłowych.

Zastosowanie:

  • cyrkulacja wody i czystych cieczy w systemach:
  • grzewczych,
  • wentylacyjnych,
  • klimatyzacyjnych,
  • podnoszenie ciśnienia w aplikacjach przemysłowych.
